A NR-13 define requisitos para garantir a segurança de caldeiras, vasos de pressão, tubulações e determinados tanques metálicos. O enquadramento depende das características do equipamento, enquanto inspeções, manutenção e documentação ajudam a preservar sua integridade.

A NR-13 estabelece requisitos para a gestão da integridade de caldeiras, vasos de pressão, tubulações e determinados tanques metálicos de armazenamento. Seu objetivo é prevenir vazamentos, rupturas, incêndios e explosões que possam colocar trabalhadores, instalações e a continuidade da operação em risco.



Entretanto, nem todo equipamento pressurizado está automaticamente enquadrado na norma. A classificação depende de fatores como pressão, volume, tipo de fluido, dimensões, capacidade e forma de instalação.



Quais equipamentos estão enquadrados na NR-13?



Caldeiras



A NR-13 aplica-se às caldeiras com pressão de operação superior a 60 kPa, aproximadamente 0,61 kgf/cm², observadas as exclusões previstas na própria norma. Esses equipamentos precisam possuir dispositivos de segurança adequados, documentação técnica e inspeções realizadas nos prazos aplicáveis.



Vasos de pressão





Inspeções periódicas ajudam a identificar mecanismos de deterioração antes que comprometam a segurança do equipamento.



Os vasos de pressão estão presentes em indústrias, oficinas, hospitais, frigoríficos, transportadoras e diversos outros estabelecimentos.

Alguns exemplos são:

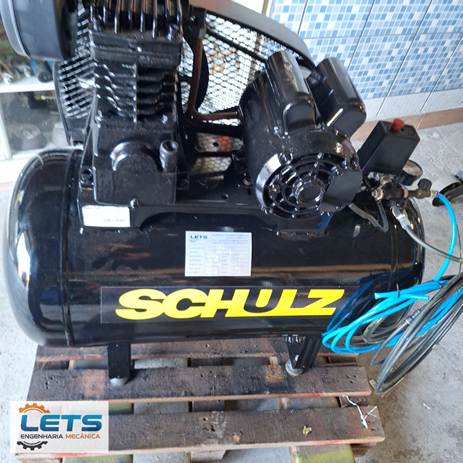

• Reservatórios de ar comprimido;
• Vasos de compressores;
• Autoclaves;
• Separadores;
• Reatores;
• Pulmões de processo;
• Vasos de sistemas de refrigeração;
• Trocadores de calor enquadráveis.



Um dos principais critérios de enquadramento é o produto: P×V>8. Nesse cálculo, P representa o módulo da pressão máxima de operação em kPa e VV, o volume interno em m³. Vasos que armazenam fluidos da classe A também podem estar enquadrados independentemente do resultado de P×VP \times V.

Por isso, não basta observar o tamanho ou a aparência do equipamento. É necessário analisar seus dados técnicos e sua condição de operação.





 Imagem 2 — inspeção em campo

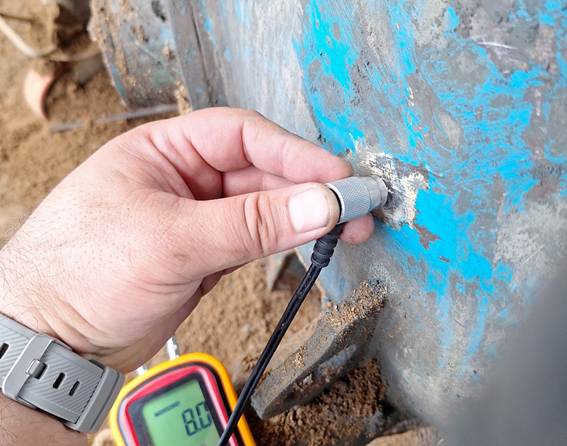

A medição de espessura por ultrassom auxilia na identificação de perdas causadas por corrosão e no acompanhamento da integridade do equipamento.



Tubulações



Não são todas as tubulações da empresa que estão abrangidas pela NR-13.

A norma aplica-se às tubulações que contenham fluidos das classes A ou B e estejam ligadas a caldeiras ou vasos de pressão enquadrados.



A inspeção pode avaliar corrosão, perda de espessura, vazamentos, suportes, soldas, flanges, vibrações e outros mecanismos capazes de comprometer a integridade do sistema.



Tanques metálicos de armazenamento



Determinados tanques metálicos também estão incluídos na NR-13. Para isso, devem atender simultaneamente aos seguintes critérios:

• Diâmetro externo maior que 3 metros;
• Capacidade nominal acima de 20.000 litros;
• Armazenamento de fluidos das classes A ou B;
• Ausência de condições de exclusão previstas na norma.

Tanques enterrados ou apoiados sobre pernas, sapatas, pedestais ou selas estão entre as exclusões expressas da NR-13.



Isso não significa que estejam dispensados de inspeção. Equipamentos não enquadrados continuam sujeitos à manutenção, avaliação de integridade e atendimento às normas técnicas, ambientais, de segurança contra incêndio e de armazenamento aplicáveis.



Imagem 3 — fotografia real da Lets Engenharia

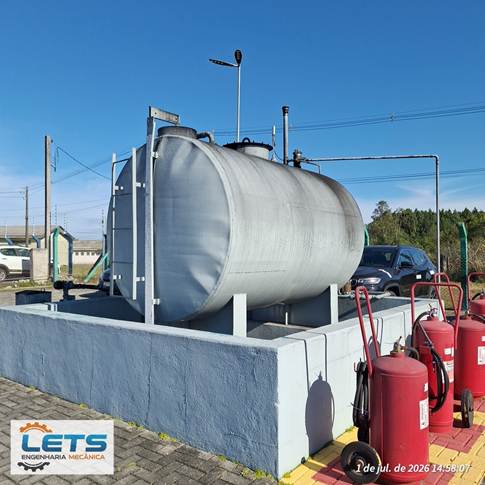

Avaliação de tanques aéreos horizontais realizada pela Lets Engenharia. O enquadramento depende da capacidade, dimensões, fluido armazenado e forma de apoio.



Quais inspeções podem ser necessárias?



A NR-13 estabelece três modalidades principais:

• Inspeção de segurança inicial;
• Inspeção de segurança periódica;
• Inspeção de segurança extraordinária.

Os exames e ensaios devem ser definidos pelo Profissional Legalmente Habilitado — PLH, considerando o equipamento, seu histórico e os possíveis mecanismos de dano.



A avaliação pode incluir inspeção visual externa e interna, medição de espessura por ultrassom, exames em soldas, verificação dos dispositivos de segurança e análise da documentação.

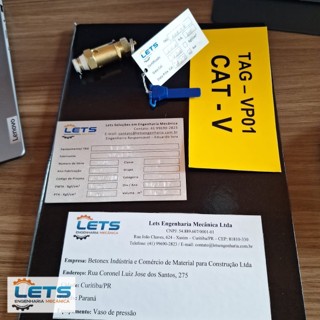

Imagem 4 — dispositivos de segurança

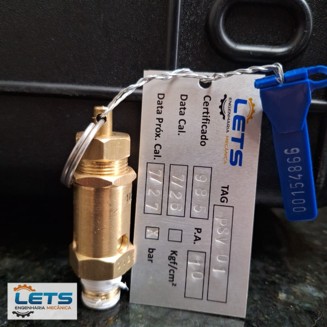

Válvulas de segurança e instrumentos de indicação de pressão devem permanecer em condições adequadas e possuir controle de calibração.





Equipamento fora da NR-13 precisa ser inspecionado?



Sim. Estar fora do campo completo de aplicação da NR-13 não significa estar dispensado de inspeção.

A empresa continua responsável por manter o equipamento seguro, considerando recomendações do fabricante, código de construção, normas técnicas aplicáveis e riscos existentes no ambiente de trabalho. Por isso, a primeira etapa é realizar um inventário técnico, identificar os equipamentos existentes e avaliar corretamente o enquadramento de cada um.



Sua empresa possui equipamentos sem documentação ou com inspeção vencida?



A Lets Engenharia realiza:

• Enquadramento e categorização conforme a NR-13;
• Inspeção de caldeiras e vasos de pressão;
• Inspeção de reservatórios de compressores;
• Avaliação de tubulações e tanques;
• Medição de espessura por ultrassom;
• Cálculos de PMTA e vida remanescente;
• Reconstituição de prontuários;
• Calibração de válvulas de segurança e manômetros;
• Relatórios técnicos e emissão de ART.



Atendemos empresas em todo o Brasil.

Entre em contato com a Lets Engenharia e solicite uma avaliação dos equipamentos da sua empresa.

Conteúdo informativo. O enquadramento deve ser confirmado por profissional legalmente habilitado com base nas características reais de cada equipamento.
